Système de stationnement semi-automatique à plusieurs niveaux de type puzzle, homologué CE et contrôlé par automate programmable.
PSH est un système de stationnement semi-automatique à repérage par automate programmable. L'utilisateur y accède en passant une carte ou en saisissant un code PIN, et le système positionne automatiquement la place de stationnement sélectionnée au point d'accès.
Principe de fonctionnement :

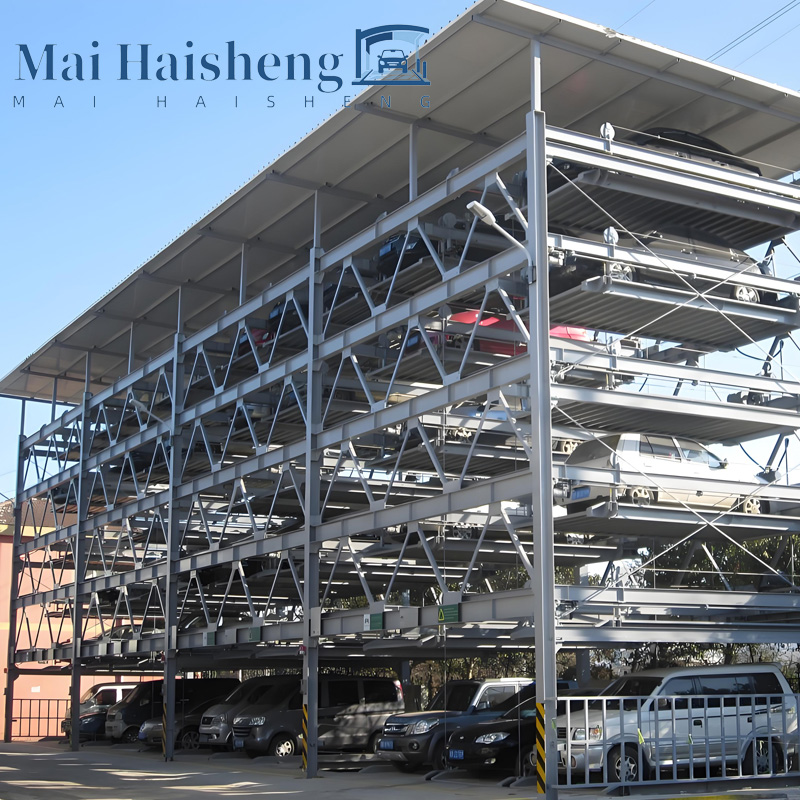

- Les plateformes des niveaux supérieurs ne se déplacent que verticalement.
- Les quais situés au niveau de l'entrée se déplacent horizontalement, et un quai reste toujours vacant à ce niveau pour permettre les déplacements verticaux.
- Lors de la récupération d'un véhicule à un niveau supérieur, la plateforme d'entrée se déplace d'abord pour dégager le passage, permettant ainsi à la plateforme cible de descendre jusqu'au niveau d'entrée.
Évolutivité :

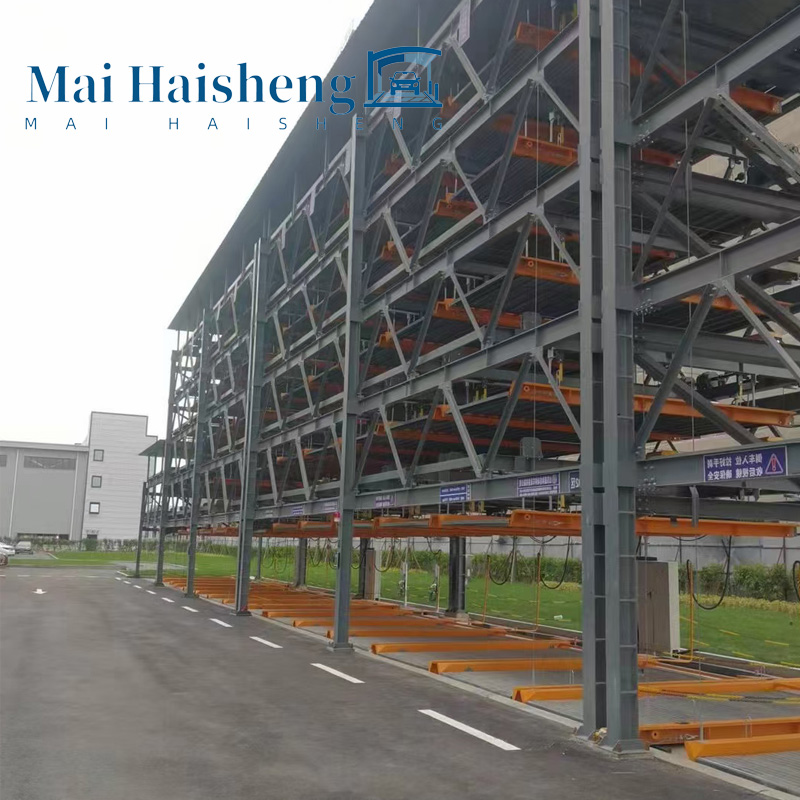

- Configurable de 2 à 7 étages, le PSH convient aux garages en sous-sol, aux bâtiments commerciaux et aux projets à usage mixte.
| 1. L'accès automatique permet une entrée et une sortie rapides du véhicule par simple pression sur un bouton. |
| 2. Équipé de dispositifs de protection pour un fonctionnement sûr et fiable. |
| 3. La fonction d'autodiagnostic affiche les causes des pannes à l'écran pour un dépannage rapide. |
| 4. Haute protection de sécurité, fonctionnement fluide, faible niveau sonore. |
Ce système de stationnement à double niveau et à emboîtement est parfaitement adapté à une installation dans les aéroports, les gares ferroviaires, les centres commerciaux, les stades, les immeubles de bureaux et autres lieux similaires ; c'est l'une des solutions les plus utilisées et les mieux configurées pour les parkings à plusieurs étages.
| Véhicule | Véhicule extra-large | Gros véhicule | Alors | |
| Paramètres du véhicule applicables | Longueur (mm) | ≤5300 | ≤5000 | ≤4700 |
| Largeur (mm) | ≤1900 | ≤1850 | ≤1800 | |
| Hauteur (mm) | ≤1550 | ≤1550 | ≤1450 | |
| Poids (kg) | ≤2350 | ≤1700, ≤2000 | ≤1500, ≤1800 |
| Nom de code | Véhicule extra-large | Gros véhicule | Alors | |
| Capacité du garage | un (mm) | 2500 | 2400 | 2300 |
| b (mm) | ≥7800 | ≥7500 | ≥7200 | |
| c (mm) | ≥6150 | ≥5850 | ≥5550 | |
| d (mm) | ≥5750 | ≥5450 | ≥5150 | |
| Hmm) | ≥3600 |
|

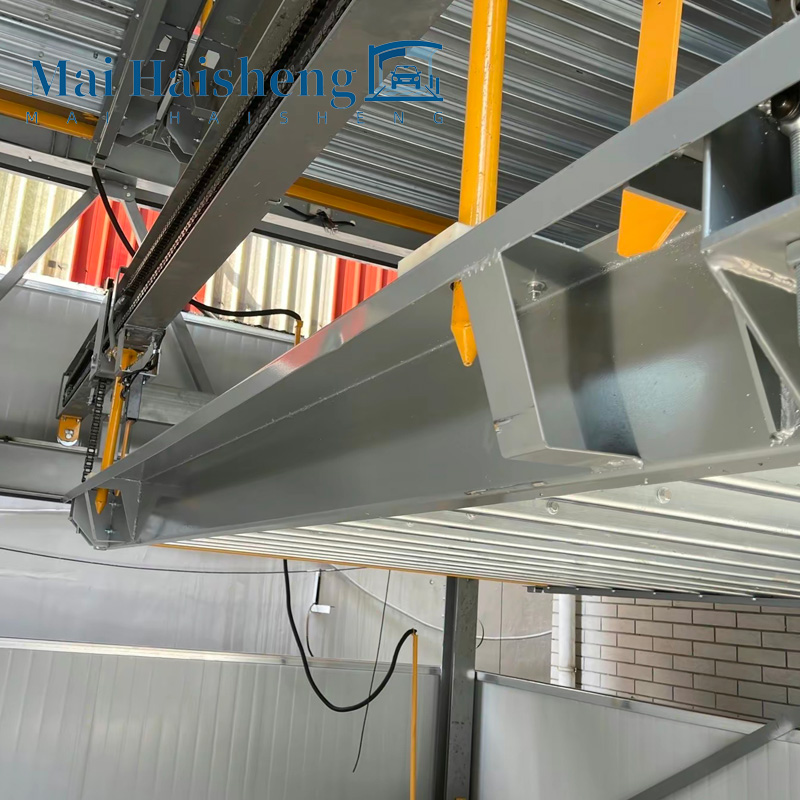

| Méthode de conduite | Moteur + Chaîne |
| Méthode de contrôle | PLC |
| Méthode de fonctionnement | Bouton/Glisser la carte/Reconnaissance faciale |
| Puissance du moteur (kW) | Glissement 0,2 / Levage 2,2 |
| Vitesse de levage (m/min) | 4 |
| Vitesse de glissement (m/min) | 8 |
| Alimentation | Système triphasé à cinq fils, 380 V CA, 50 Hz |
